16-bitowy konwerter ADC analogiczny do cyfrowego z interfejsem SPI do precyzyjnego uzyskiwania danych przemysłowych
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| producent: | Urządzenia analogowe (Maxim) | Numer części: | MAX1162BEUB+T |
|---|---|---|---|
| Opakowanie/etui: | 10-pinowe MSOP (uMAX) | Rezolucja: | 16-bitowy |
| Szybkość próbkowania: | 200 ksps | Zasilanie analogowe: | +5 v |
| Zasilanie cyfrowe: | +2,7 V do +5,25 V | Zakres wejściowy: | 0 V do VREF |
| Przepustowość wejściowa: | 4MHz | Interfejs: | SPI, QSPI, mikroprzewód |
| Prąd zasilania: | 2,75 mA przy 200 ksps, wyłączenie 0,1 uA | Kod daty: | 19+ |
| Typ mocowania: | Montaż powierzchniowy | Stan zapasów: | W magazynie |
| Podkreślić: | 16-bitowy przetwornik A/C,Przetwornik analogowo-cyfrowy 200kSPS,Interfejs SPI ADC |
||
MAX1162BEUB+T 16-bit 200ksps ADC w 10-pin MSOP · E-MAIL: sales@bluetotech.com

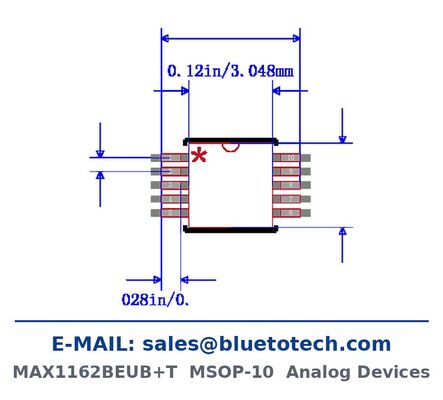

16-bitowy, 200ksps ADC w 10-pinowym MSOP
The MAX1162BEUB+T to 16-bitowy przetwornik ADC typu successive-approximation firmy Analog Devices (Maxim), który próbkuje z częstotliwością do 200ksps z pojedynczego zasilania analogowego +5V. Oddzielne zasilanie cyfrowe od +2.7V do +5.25V pozwala na bezpośrednie interfejsowanie z logiką 3.3V bez konwerterów poziomów, a obudowa 10-pin MSOP utrzymuje konwerter blisko czujnika.
Wewnętrzny wzmacniacz track-and-hold akceptuje sygnały o paśmie przenoszenia do 4MHz w zakresie od 0 do VREF. Automatyczne wyłączanie i szybkie wybudzenie w ciągu 1.1us obniżają prąd zasilania do 140uA przy 10ksps i 0.1uA w trybie wyłączenia, co nadaje się do instrumentów zasilanych bateryjnie i multipleksowanych wejść przemysłowych.
Kluczowe cechy
- 16-bitowa rozdzielczość bez brakujących kodów
- Przepustowość 200ksps z pojedynczego zasilania analogowego +5V
- Regulowany poziom logiki od +2.7V do +5.25V dla bezpośredniego interfejsowania 3.3V
- Zakres wejściowy od 0 do VREF z wewnętrznym track and hold
- Pasmo przenoszenia wejściowego 4MHz, interfejs szeregowy kompatybilny z SPI/QSPI/MICROWIRE
- Niskie zużycie energii: 2.75mA przy 200ksps, 140uA przy 10ksps, 0.1uA w trybie wyłączenia
- Szybkie wybudzenie w ciągu 1.1us z trybu wyłączenia
- Mała obudowa 10-pin MSOP
Specyfikacje techniczne
| Producent | Analog Devices (Maxim) |
| Numer części | MAX1162BEUB+T |
| Obudowa / Case | 10-pin MSOP (uMAX) |
| Rozdzielczość | 16 bit |
| Częstotliwość próbkowania | 200 ksps |
| Zasilanie analogowe | Pojedyncze zasilanie +5 V |
| Zasilanie cyfrowe | Regulowany poziom logiki od +2.7 V do +5.25 V |
| Zakres wejściowy | 0 V do VREF |
| Pasmo przenoszenia wejściowego | 4 MHz |
| Interfejs | Kompatybilny z SPI, QSPI, MICROWIRE |
| Prąd zasilania | 2.75 mA przy 200 ksps, 0.1 uA w trybie wyłączenia |
| Kod daty | 19+ |
| Typ montażu | Montaż powierzchniowy |
Typowe zastosowania
Wejścia analogowe sterowania procesami przemysłowymi i sterowników PLC, przenośne i zasilane bateryjnie instrumenty, moduły akwizycji danych, łańcuchy sygnałowe przetworników i czujników, monitory medyczne oraz wszelkie multipleksowane wejścia 16-bitowe wymagające małego ADC SPI.
Stan magazynowy, pakowanie i wycena
MAX1162BEUB+T jest dostępny w magazynie w oryginalnym opakowaniu z kodami daty 19+ i pełną identyfikowalnością. Zamówienia są wysyłane w fabrycznej taśmie i rolce z osuszaczem, zapakowane w kartony eksportowe.
Wyślij swoje BOM lub docelową ilość, a cena, czas realizacji i koszt wysyłki zostaną potwierdzone tego samego dnia roboczego. Próbki mogą być przygotowane do testów kwalifikacyjnych.
E-MAIL: sales@bluetotech.com
Prosimy o podanie dokładnego numeru części i wymaganej ilości przy zapytaniu. Minimalna ilość zamówienia: 10 sztuk.
