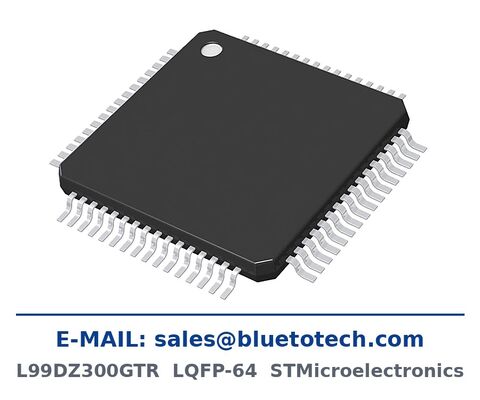

AEC-Q100 Kwalifikowany LQFP-64 System sterowania kierownicą z CAN FD i LIN

L99DZ300GTR samochodowy układ scalony sterownika strefy drzwi przednich w LQFP-64 · E-MAIL: sales@bluetotech.com

Samochodowe urządzenie drzwi przednich z CAN FD i LIN

The L99DZ300GTR to odpowiednik STMicroelectronics z rodziny drzwi strefowych: jedno urządzenie LQFP-64, które łączy interfejsy magistrali, zarządzanie energią i stopień wyjściowy aktuatora modułu drzwi przednich. Osadzone są fizyczne warstwy CAN FD i LIN, dzięki czemu ten sam sprzęt obsługuje węzeł bramy strefowej i konwencjonalny węzeł drzwi LIN bez drugiego transceivera na płytce.

Stopień wyjściowy jest skalibrowany dla w pełni obciążonych drzwi przednich. Dwie duże półmostki obsługują podnośnik szyby i zatrzask, o obciążalności 7,5 A przy 100 mOhm i 6 A przy 150 mOhm, a następnie dwie półmostki 3 A przy 300 mOhm i dwie półmostki 0,5 A przy 1600 mOhm dla osi lusterek, składania lusterek i małych aktuatorów. Konfigurowalny sterownik high-side dostarcza do 1,5 A przy 300 mOhm lub 0,35 A dla obciążeń oświetleniowych i uchwytów. Urządzenie jest kwalifikowane zgodnie z AEC-Q100 i raportuje do kontrolera modułu o otwartym obciążeniu, zwarciu i błędach termicznych.

Kluczowe cechy

• Samochodowe urządzenie drzwi przednich integrujące CAN FD, LIN i stopień wyjściowy aktuatora
• 1 półmostek dla obciążenia 7,5 A (RDS(on) 100 mOhm) i 1 półmostek dla 6 A (150 mOhm)
• 2 półmostki dla obciążenia 3 A (300 mOhm), 2 półmostki dla obciążenia 0,5 A (1600 mOhm)
• 1 konfigurowalny sterownik high-side do 1,5 A (300 mOhm) lub 0,35 A
• Osadzone fizyczne warstwy CAN FD i LIN dla węzłów strefowych i konwencjonalnych drzwi
• Kwalifikacja AEC-Q100 z pełnym raportowaniem diagnostycznym
• Obudowa LQFP-64 dla kompaktowych układów modułów drzwi przednich
• Obsługuje obciążenia podnośnika szyby, zatrzasku, składania lusterek i osi lusterek w jednym urządzeniu

Specyfikacje techniczne

Typowe zastosowania

Moduły sterowania drzwiami przednimi, węzły nadwozia strefowego z magistralą CAN FD, napęd podnośnika szyby i zatrzasku, sterowanie składaniem lusterek i osi lusterek, aktuatory oświetlenia drzwi i uchwytów oraz platformy migrujące z drzwi tylko LIN do architektury CAN FD.

Stan magazynowy, pakowanie i wycena

L99DZ300GTR jest dostępny w magazynie w oryginalnym opakowaniu ST z kodami daty 25+ i pełną identyfikowalnością. Zamówienia są wysyłane w fabrycznej taśmie i rolce z środkiem osuszającym, zapakowane w kartony eksportowe.

Wyślij swój BOM lub docelową ilość, a cena, czas realizacji i koszt wysyłki zostaną potwierdzone tego samego dnia roboczego. Próbki mogą być przygotowane do testów kwalifikacyjnych.

E-MAIL: sales@bluetotech.com
Prosimy o podanie dokładnego numeru części i wymaganej ilości przy zapytaniu. Minimalna ilość zamówienia: 10 sztuk.
